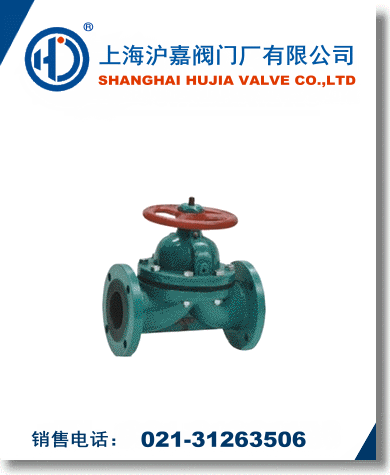

襯膠隔膜閥最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
G41J襯膠隔膜閥主要性能：
|
型號 |
公稱壓力
Mpa |
實驗壓力（Mpa） |
工作壓力（Mpa） |
適用溫度 |
適用介質 |
|
閥體強度 |
密封面 |
|
|
|
|
G41J-6 |
0.6 |
0.9 |
0.66 |
0.6 |
0.4 |
0.25 |
小于等于80攝氏度 |
一般腐蝕性介質 |
|
G41J-10 |
1.0 |
1.5 |
1.1 |
1.0 |
|
|
|
G41J襯膠隔膜閥主要外形及鏈接尺寸：
|
型號 |
公稱尺寸
DN（mm |
外形及連接尺寸mm |
|
L |
D1 |
D |
Do |
Z-φd
|
H |
H1 |
|
G41J-6 |
25 |
145 |
85 |
115 |
120 |
4-14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-18 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
4-18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-18 |
384 |
464 |
|
200 |
570 |
295 |
335 |
400 |
8-23 |
518 |
638 |
|
250 |
680 |
350 |
390 |
500 |
8-23 |
598 |
734 |
|
300 |
790 |
400 |
440 |
560 |
12-23 |
698 |
778 |
|
350 |
900 |
460 |
500 |
560 |
12-23 |
723 |
883 |
|
400 |
1000 |
515 |
565 |
640 |
16-23 |
868 |
1078 |
|
G41J-10 |
25 |
145 |
85 |
115 |
120 |
16-25 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-14 |
132 |
150 |
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
100 |
350 |
180 |
215 |
280 |
8-18 |
270 |
322 |
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
150 |
460 |
240 |
280 |
320 |
8-23 |
384 |
464 | |
