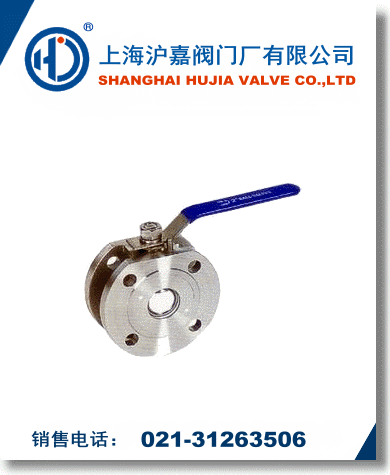

薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。 結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。球閥處于完全開啟位置時，閥板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
薄型球閥主要閥體材料
|
ITEM |
DESIGNATION |
MATERIAL |
|
1 |
PLASTIC COVER |
PLASTIC |
|
2 |
HANDLE |
304 |
|
3 |
NUT |
304 |
|
4 |
RING |
304 |
|
5 |
STEM PACKING |
PTFE |
|
6 |
STEM SEAL |
PTFE |
|
7 |
BALL SEAT |
RPTFE |
|
8 |
BALL |
CF8M |
|
9 |
BODY |
CF8M |
|
10 |
BODY SEAL |
PTFE |
|
11 |
CAP |
CF8M |
|
12 |
STEM |
304/316 |
薄型球閥主要連接尺寸
|
SIZE |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
|
L |
40 |
44 |
48 |
54 |
62 |
71 |
90 |
110 |
135 |
197 |
231 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
N/I |
4-M12╳1.75 |
4-M16╳2 |
8-16M╳2 |
8-M20╳25 |
|
G |
45 |
58 |
68 |
78 |
88 |
102 |
122 |
138 |
158 |
188 |
212 |
|
ISO5211
G1 |
F03 |
F03 |
F04 |
F04 |
F05 |
F05 |
F07 |
F07 |
90 |
90 |
100 |
|
H |
63 |
68 |
80 |
87 |
104 |
110 |
128 |
135 |
151 |
192 |
231 |
|
W |
125 |
125 |
167 |
167 |
190 |
195 |
310 |
310 |
295 |
295 |
350 | |
