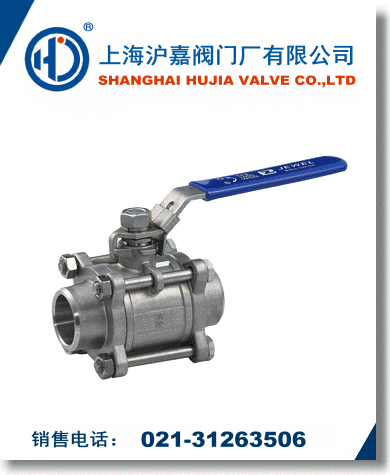

三片式對焊球閥它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。
公稱壓力：16-32MPa
適用溫度：-20～232℃～350℃
焊接類型：對焊（BW）、承插焊（SW）高壓三片式對焊球閥,三片式對焊球閥,高壓球閥。
一、三片式對焊球閥主要尺寸：
|
型號 |
公稱通徑 |
尺寸（mm） |
|
L |
L1 |
D |
D1 |
H |
L0 |
|
Q61F N-160
Q661F N-160 |
10 |
150 |
60 |
90 |
18 |
68 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
25 |
205 |
985 |
115 |
36 |
80 |
250 |
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
65 |
360 |
150 |
220 |
80 |
180 |
500 |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
二、三片式對焊球閥主要尺寸：
|
型號 |
公稱通徑 |
尺寸（mm） |
氣動裝置 |
|
L |
L1 |
D |
D1 |
H |
L0 |
|
Q661F N-160
Q661F N-320 |
10 |
150 |
60 |
90 |
18 |
211 |
255 |
QD60 |
|
15 |
170 |
70 |
100 |
23 |
293 |
348 |
QD100 |
|
20 |
191 |
81 |
110 |
29 |
297 |
348 |
QD100 |
|
25 |
205 |
95 |
115 |
36 |
303 |
348 |
QD100 |
|
32 |
230 |
110 |
150 |
43 |
456 |
520 |
QD150 |
|
40 |
260 |
120 |
170 |
49 |
463 |
520 |
QD150 |
|
50 |
330 |
140 |
200 |
61 |
478 |
520 |
QD150 |
|
65 |
360 |
150 |
225 |
80 |
180 |
500 |
- |
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
- |
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
- |
三、三片式對焊球閥主要零件材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q61N-16/320C
Q661N-160/320C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
鑄鐵WCB |
聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE
對位聚本PPL |
聚四氟乙烯PTFE對位聚笨PPL |
|
硝酸類 |
Q61N-16/320P
Q661N-160/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|
醋酸類 |
Q61N-16/320R
Q661N-160/320R |
316/1Cr18Ni12Mo2TI |
316/Cr18Ni12Mo2Ti |
四、三片式對焊球閥主要尺寸：
|
公稱通徑DN（mm） |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|
管螺紋 |
尺寸（mm） |
管螺紋 |
尺寸（mm） |
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|
5 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
11/4 |
25 |
120 |
64.5 |
146 |
60 |
11/4 |
115 |
300 |
70 |
120 |
|
40 |
11/2 |
32 |
130 |
76 |
254 |
65 |
11/2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
100 |
150 | |
