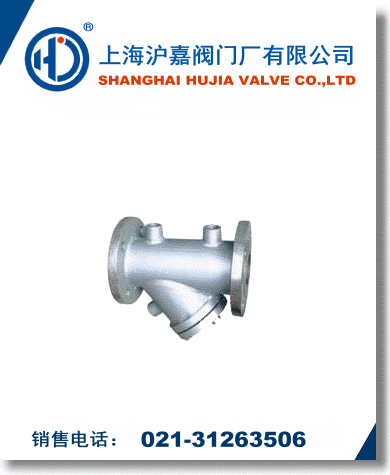

保溫過濾器用于水/油/氣管道和各種設備上不可缺少的一種保溫裝置,通常裝在減壓閥/泄壓閥/定水位閥或其它設備的進口端,Y型保溫過濾器用來清除介質中的雜技.以保護閥門及設備的正常使用。Y型保溫過濾器具有結構簡單/阻力小,排污方便等特點.一般用水濾網采用18-30目/英寸,如用戶有特殊要求過濾網可定制。
保溫過濾器主要技術參數:
|
型號 |
連接形式 |
公稱壓力MPa |
試驗壓力MPa |
工作壓力MPa |
殼體材料 |
過濾網材料 |
適用介質 |
|
BY41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
1.1 |
水、油和氣等 |
|
BY41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
1.76 |
|
BY41H-26 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
2.75 |
保溫過濾器主要外形尺寸(法蘭尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的規定):
|
口徑DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
BY41H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
|
H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 | |
