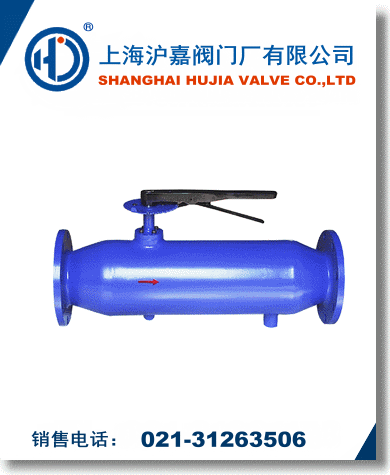

ZPG-L/I型自動反沖洗過濾器是一個能使用低質水進行工業泠卻的過濾器,同時也可用于其他需要過濾的工藝過程,它具有沖洗排除雜質功能,一股安裝在換熱器其他執行機構的前面,定期清冼排除雜質。當正常情況下,轉向閥開啟,水流經過濾器筒過濾后,由出口排出。當轉向閥關閉,排污閥開啟時,水流被迫從過濾筒的進口段網孔進入過濾筒外側,大部分從出口流出,一部份又從過濾器外經雜質收集段網孔進過濾筒內部,對過濾筒產生了反沖洗,達到從過濾筒產生了反沖洗,達到從過濾筒外部沖洗粘附在網孔上雜質的效果,雜質仍通過排污口排出。
自動反沖洗過濾器外形尺寸： ZPG-I型（直通式）
|
規格 |
A |
L |
排污口Dg |
|
ZPG-I-100 |
250 |
350 |
32 |
|
ZPG-I-125 |
320 |
428 |
40 |
|
ZPG-I-150 |
380 |
525 |
50 |
|
ZPG-I-200 |
520 |
700 |
65 |
|
ZPG-I-250 |
660 |
875 |
80 |
|
ZPG-I-300 |
790 |
950 |
100 |
|
ZPG-I-350 |
885 |
1200 |
125 |
|
ZPG-I-400 |
1040 |
1400 |
150 |
|
ZPG-I-450 |
1145 |
1550 |
150 |
|
ZPG-I-500 |
1250 |
1700 |
150 |
|
ZPG-I-600 |
1460 |
2000 |
200 |
|
ZPG-I-700 |
1720 |
2280 |
200 |
|
ZPG-I-800 |
1900 |
2500 |
200 |
|
ZPG-I-900 |
2180 |
2800 |
200 |
|
ZPG-I-1000 |
2470 |
3120 |
250 |
自動反沖洗過濾器外形尺寸：ZPG-L型（直角式）
|
規格 |
A |
B |
L |
排污口Dg |
|
ZPG-L-100 |
265 |
160 |
365 |
32 |
|
ZPG-L-125 |
315 |
190 |
440 |
40 |
|
ZPG-L-150 |
375 |
220 |
520 |
50 |
|
ZPG-L-200 |
500 |
260 |
670 |
65 |
|
ZPG-L-250 |
625 |
310 |
830 |
80 |
|
ZPG-L-300 |
750 |
350 |
1000 |
100 |
|
ZPG-L-350 |
875 |
410 |
1180 |
125 |
|
ZPG-L-400 |
1000 |
470 |
1350 |
150 |
|
ZPG-L-450 |
1150 |
510 |
1500 |
150 |
|
ZPG-L-500 |
1250 |
550 |
1680 |
150 |
|
ZPG-L-600 |
1500 |
650 |
2000 |
200 |
|
ZPG-L-700 |
1720 |
670 |
2280 |
200 |
|
ZPG-L-800 |
1900 |
685 |
2500 |
200 |
|
ZPG-L-900 |
2180 |
785 |
2800 |
200 |
|
ZPG-L-1000 |
2180 |
860 |
3120 |
250 | |
